AutoCAD 2002 LayTrans　画層変換

コマンド : LAYTRANS

レイヤーの名前を変更します。
例えば、他社で作成された図面のレイヤーを自社のレイヤーの名前、色の設定に変換できます。

使用例　　レイヤー設定が自社と異なる他社の図面を開きます。
コマンド : LAYTRANS
このようなボックスが現れます。

[Translate From]は現在この図面に存在するレイヤーです。

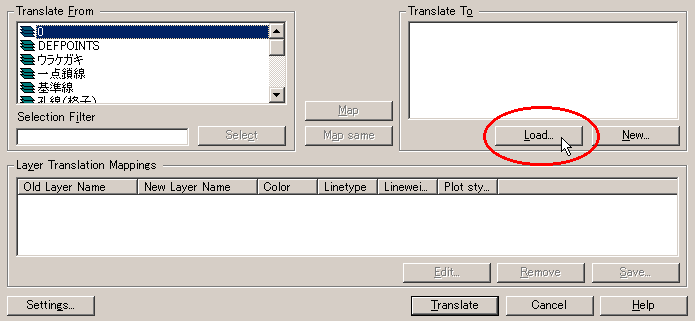

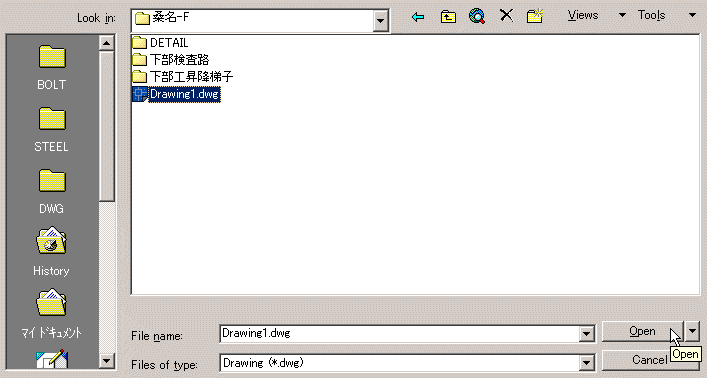

[Load]を押して、レイヤー変換したい自社の見本となる図面を選択します。
更に新しいレイヤーを追加する場合は、[New]ボタンで作成できます。

ここでは、レイヤー情報のみを読み込みます。


[Translate To]は自社の見本図面に存在するレイヤーです。


{Translate From]中の変換したいレイヤーをクリックし、
[Translate To]内の目的のレイヤーをクリックして、[Map]ボタンを押します。

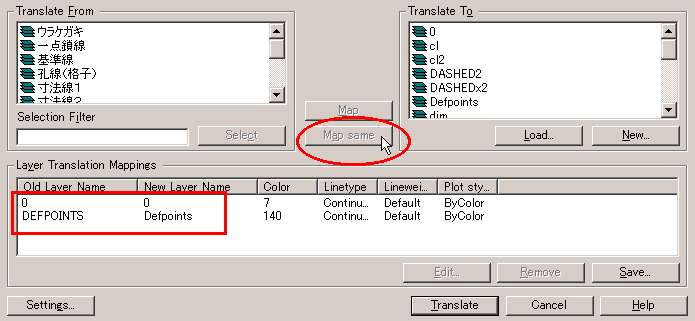

{Translate From]中と[Translate To]内に同じ名前のレイヤーがあり、名前をそのまま変換する場合は
[Map same]を押すと自動的にリストアップします。ただし、色設定は、[Translate To]側の色に変わります。

{Translate From]中のレイヤーに残されたレイヤーはそのまま無変換で残ります。

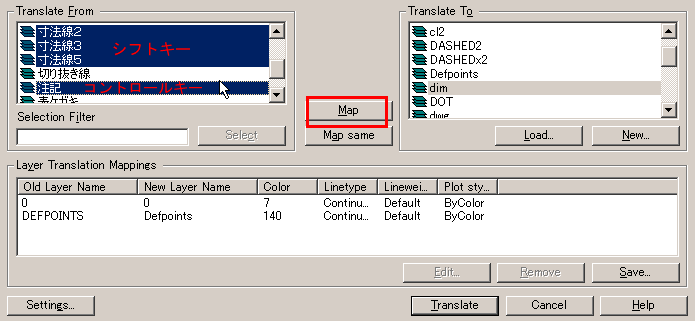

複数のレイヤーを一つにまとめるには、[Shift]キーを押しながら、又は[Ctrl]キーを押しながら
選択し、目的のレイヤーに設定します。



[Layer Translation Mappings]
[Old Layer Name]->[Old Layer Name] で確認してください。

やり直しする場合は、
[Layer Translation Mappings]内のレーヤーをクリックし、
{Remove]ボタンを押すと取り消しできます。

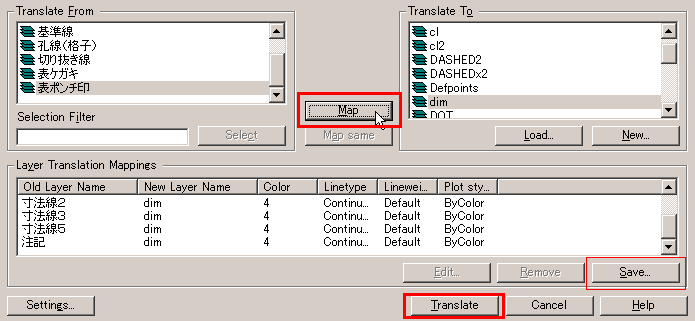

設定が終わったら、[Translate]ボタンを押します。
すると次の表示が現れます。

これは、レイヤー情報のみを、DWS (AutoCAD 2000 Standard)ファイルに記録するか
を尋ねられます。後に画層変換作業に使用するならば、保存してください。
拡張子は　ＤＷＳで保存されます。

[Translate]ボタンを押す前に、右下の[Save]ボタンを押して、前もって保存しても良いです。


例えば、[Translate To]側になにも指定せずに、[Translate]ボタンを押すと、
古いレイヤー設定がそのまま使用されます。つまり、LayTransしないのと同じです。

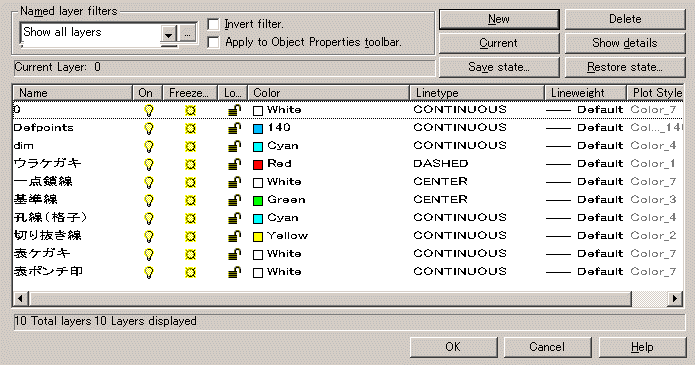

画層変換後のレーヤーを確認した状態です。


2001.10.02 stakagi
